Замена сенсорного экрана на телефоне Samsung S8000

Частой причиной неисправности бюджетных моделей телефонов Samsung является нерабочий сенсорный экран, когда сенсор неправильно реагирует на прикосновение или не реагирует вообще. При этом телефон не роняли, в устройство не попадала вода, и тем не менее единсвенный способ отремонтировать телефон - это замена сенсорного экрана.

Замена сенсора самсунг с8000Причина частого выхода из строя сенсоров заключается в самой технологии их изготовления. Все резистивные сенсора представляют собой набор нескольких слоев тонких пленок, которые при неправильной эксплуатации (нагрели телефон на солнце, взяли влажными руками, сильно надавили на экран) слипаются и как результат  сенсор перестает правильно реагировать на нажатие. В холодное время года особенно часто приходится выполнять ремонт Samsung, связанный с заменой сенсора. Если телефон носить в сумке или во внешнем кармане, то он сильно охлаждается, и если зайти в теплое помещение и достать телефон, на нем образуется небольшой конденсат (т.к. влажность теплого воздуха обычно выше чем холодного). Ну и в результате влага попадет в сенсор и выводит его из строя.

как разобрать samsung s8000Если телефон Самсунг S8000 перестал реагировать на прикосновение к экрану, то необходимо менять сенсор. Процесс замены начинаем с извлечения аккумулятора из телефона, вынимаем сим-карту и флэшку (обязательно). Выкручиваем шесть винтов по контуру телефона. Заднюю крышку снимаем при помощи пластиковой лопатки, аккуратно поддевая защёлки по краю корпуса и не прилагая больших усилий, крышка должна отщелкиваться легко.

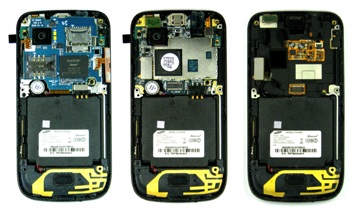

ремонт телефона samsung s8000Далее пинцетом вынимаем пластики кнопок громкости и включения и осторожно отклеиваем их шлейфы от корпуса. Откручиваем два винта по диагонали и снимаем первую плату, начинаем снимать сверху, осторожно отщелкиваем шлейф платы. Разъединяем коннектор антенны, шлейфы дисплея и передней камеры, отклеиваем разъём гарнитуры, камеру и виброзвонок. Вынимаем и вторую плату, осторожно, внизу еще нужно отсоединить шлейф механических кнопок.

замена сенсорного экрана samsung-s8000Теперь у нас на руках остается лишь дисплейный модуль. Поддеваем защелки, которые держат рамку дисплея, отщелкиваем разъём шлейфа сенсора. Предварительно нагреваем экран монтажным феном температурой не выше 150 градусов и аккуратно отклеиваем сенсор от дисплея. Очищаем остатки клейкого скотча по контуру сенсора, убираем пыль с экрана и наклеиваем новый сенсорный экран на дисплей. Предварительно правильно загнув и направив шлейф сенсора в специально вырезанную для него ячейку, вставляем его в разъем.

Процесс сборки телефона производится в обратном порядке, не забываем подсоединить все шлейфы и коннектор антенны. Включаем телефон и калибруем сенсор (рекомендуем проводить калибровку при замене любого резистивного сенсора). Тестируем все функции телефона и работоспособность нового сенсорного экрана.

Комментарии

если не работает сенсор, попробуйте сильно потереть его. У нас заработало

Даже если сенсор и заработал, то надолго ли? Сама технология тачскрина такова, что в нем слипаются вместе пленки, и сенсор "думает" что он нажат в этом месте, потому и начинает некоректно реагировать на прикосновение. Практика ремонта телефонов самсунг показывает расслоение пленок или другие манипуляции не помогают, нужно только менять сенсорный экран.
